BJR型半即熱式浮動盤管換熱器
一、概述
熱水系統廣泛地應用于賓館、工廠、醫院、浴池等各種場合。其熱水通常由汽－水換熱器來加熱。長期以來，人們廣泛地采用了儲存加熱器
(
管殼式換熱器
)
，但這種加熱器體積過大，并且加熱緩慢，其溫度的精確控制困難。因此，這種加熱器能源消耗高，空間要求大，結構復雜、易生水垢、清洗困難、熱效率不高。基于這種原因，本公司開發了新的換熱設備
BJR
系列浮動盤管換熱器。這種熱交換器具備最新的換熱元件，使換熱體積很小，與螺旋板式相比。熱效率提高了
20%
，熱交換率高達
99%
，可以自動清除脆性水垢，維修方面。逐步取代了國標換熱器，尤其是蒸汽－水之間的換熱。
BJR
系列浮動盤管換熱器有半即熱式、立式容積式、臥式容積式三種類型。
三、結構說明
BJRB

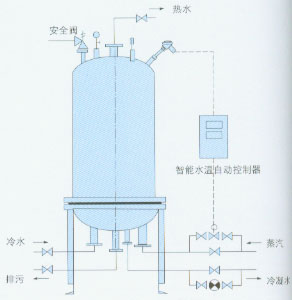

半即熱式浮動盤管換熱器主要由支座、殼體、換熱盤管及各種接口組成，其核心部件
--
換熱盤管采用紫銅管徑先進的生產工藝加工成雙螺旋盤管結構，換熱盤管與干管
(
熱媒進出管
)
采用螺紋聯接，便于拆卸維護。殼體內設有擋流和混流組件。
? BJRB
半即熱式浮動盤管換熱器殼程為被熱水管程為熱媒
(
蒸汽、高溫熱水等
)
，熱媒在干管的引導入，均衡流入每個換熱盤管，由于管程流通面積小，熱媒以較高的速度流動，推動盤管低幅度高頻振動，擾亂換熱管與液體間的層流傳熱層，強化對流換熱。同時，被加熱水依次經過換熱管加熱，并且在擋流和混流組件的引導下均勻流出。
由于換熱盤管高頻振動，水垢不易趨附管壁，即使有部分積垢，也很容易脫落，并且可利用銅與水垢熱脹縮性的顯著差異，采用熱沖擊方法將積垢清除。
BJR
浮動盤管換熱器殼體材質為碳鋼或不銹鋼，換熱管材質為紫銅。訂制特別材質、換熱面積和工作壓力等級的浮動盤管換熱器。
三、結構特點
BJRB
半即熱式浮動盤管換熱器采用新式結構，較傳統容積式換熱器優點突出：
傳熱系數高：獨特的高頻振動，破壞了常規換熱時的層流換熱層，改善了傳熱方式，傳熱系數大大提高。
THPJ
型換熱器傳熱系數達
2600~4000W/m2·
℃
(
汽水換熱
)
和
1800~3000W/m2·
℃
(
水水換熱
)
。
防垢、除垢：換熱盤管高頻振動，不易積垢，即使有積垢，由于積垢的導熱能力差，熱脹縮性能遠不如銅，很容易在熱應力的作用下自行脫落。
節能：由于具有較高的傳熱系數，使得熱量傳遞易于進行，熱媒出水溫度低，充分利用熱能，減少了能源消耗，并使得低溫熱能能夠得到適當利用。
水頭損失小：殼程為大空間流體，阻力損失
≤3KPa
，管程為多個換熱盤管并聯，阻力損失
≤10KPa
。
安裝維護方便：嚴格按照國家規范制造；換熱盤管可取出維護，安裝時只須用地腳螺栓固定在基礎上即可。
四、技術參數
|
型號
|
換熱
面積
（
m2)
|
容積
（
m3)
|
Dq
mm
|
D1/D2
mm
|
D3/D4
mm
|
A
mm
|
B
mm
|
總高
mm
|
重量
Kg
|
|
BJRB-2
|
2.0
|
0.18
|
500
|
50
|
50
|
560
|
630
|
1300
|
251
|
|
BJRB-3
|
3.0
|
0.19
|
500
|
50
|
50
|
560
|
630
|
1380
|
278
|
|
BJRB-4
|
4.0
|
0.20
|
500
|
65
|
65
|
560
|
630
|
1460
|
297
|
|
BJRB-5
|
5.0
|
0.22
|
500
|
65
|
65
|
560
|
630
|
1600
|
325
|
|
BJRB-6
|
6.0
|
0.24
|
500
|
65
|
65
|
560
|
630
|
1760
|
353
|
|
BJRB-8
|
8.0
|
0.33
|
600
|
80
|
80
|
660
|
730
|
1680
|
482
|
|
BJRB-10
|
10.0
|
0.36
|
600
|
100
|
100
|
660
|
730
|
1680
|
482
|
|
BJRB-12
|
12.0
|
0.43
|
600
|
100
|
100
|
660
|
730
|
1790
|
519
|
|
BJRB-15
|
15.0
|
0.63
|
700
|
100
|
125
|
760
|
830
|
1960
|
598
|
|
BJRB-20
|
20.0
|
0.80
|
700
|
100
|
125
|
760
|
830
|
2490
|
897
|
|
BJRB-25
|
25.0
|
1.00
|
800
|
100
|
125
|
860
|
930
|
2360
|
1032
|
|
BJRB-30
|
30.0
|
1.13
|
800
|
100
|
125
|
860
|
930
|
2510
|
1254
|
四、產品選型
1
、用于空調
(
空調熱水進出口溫度
55/65℃
)
|
型號
|
傳熱量（
KW
）
|
產熱水量（
103Kg/h)
|
熱煤耗量（
Kg/h)
|
|
飽和蒸氣（
MPa)
|
高溫熱水
（
℃
）
|
飽和蒸氣（
MPa)
|
高溫熱水
（
℃
）
|
飽和蒸氣（
MPa)
|
高溫熱水
（
℃
）
|
|
0.2
|
0.4
|
0.6
|
95/70
|
120/80
|
0.2
|
0.4
|
0.6
|
94/70
|
120/80
|
0.2
|
0.4
|
0.6
|
95/70
|
120/80
|
|
BJRB-2-K
|
282
|
334
|
372
|
90
|
160
|
24.3
|
28.7
|
32
|
7.7
|
6.9
|
433
|
509
|
564
|
3096
|
3440
|
|
BJRB-3-K
|
423
|
500
|
558
|
135
|
240
|
36.4
|
43.0
|
48.0
|
11.6
|
20.6
|
649
|
762
|
846
|
4644
|
5160
|
|
BJRB-4-K
|
564
|
666
|
744
|
180
|
320
|
48.5
|
57.3
|
64.0
|
15.5
|
27.5
|
865
|
1015
|
1128
|
6192
|
6880
|
|
BJRB-5-K
|
705
|
833
|
930
|
225
|
400
|
60.6
|
71.6
|
80.0
|
19.4
|
34.4
|
1081
|
1269
|
1410
|
7740
|
8600
|
|
BJRB-6-K
|
846
|
999
|
1116
|
270
|
480
|
72.8
|
86.0
|
96.0
|
23.2
|
41.3
|
1297
|
1522
|
1692
|
9288
|
10320
|
|
BJRB-8-K
|
1128
|
1332
|
1488
|
360
|
640
|
97.0
|
115
|
128
|
31.0
|
55.0
|
1729
|
2029
|
2256
|
12384
|
13760
|
|
BJRB-10-K
|
1410
|
1665
|
1860
|
450
|
800
|
121
|
143
|
160
|
38.7
|
68.8
|
2162
|
2537
|
2819
|
15480
|
17200
|
|
BJRB-12-K
|
1692
|
1998
|
2232
|
540
|
960
|
146
|
172
|
192
|
46.4
|
82.6
|
2594
|
3044
|
3383
|
18576
|
20640
|
|
BJRB-15-K
|
2115
|
2498
|
2790
|
675
|
1200
|
182
|
215
|
240
|
58.0
|
103
|
3243
|
3806
|
4229
|
23220
|
25800
|
|
BJRB-20-K
|
2820
|
3330
|
3720
|
900
|
1600
|
243
|
286
|
320
|
77.4
|
138
|
4324
|
5073
|
5639
|
30960
|
34400
|
|
BJRB-25-K
|
3525
|
4163
|
4650
|
1125
|
2000
|
303
|
358
|
400
|
96.8
|
172
|
5405
|
6342
|
7048
|
38700
|
43000
|
|
BJRB-30-K
|
4230
|
4995
|
5580
|
1350
|
2400
|
364
|
430
|
480
|
116
|
206
|
6486
|
7610
|
8458
|
46440
|
51600
|
2
、用于采暖
(
采暖熱水進出口溫度
70/95℃
)
|
型號
|
傳熱量（
KW
）
|
產熱水量（
103Kg/h)
|
熱煤耗量（
Kg/h)
|
|
飽和蒸氣（
MPa)
|
高溫熱水
（
℃
）
|
飽和蒸氣（
MPa)
|
高溫熱水
（
℃
）
|
飽和蒸氣（
MPa)
|
高溫熱水
（
℃
）
|
|
0.2
|
0.4
|
0.6
|
95/70
|
120/80
|
0.2
|
0.4
|
0.6
|
94/70
|
120/80
|
0.2
|
0.4
|
0.6
|
95/70
|
120/80
|
|
BJRB-2-N
|
162
|
214
|
126
|
60
|
80
|
5.7
|
7.3
|
8.7
|
1.8
|
2.4
|
249
|
327
|
382
|
400
|
506
|
|
BJRB-3-N
|
243
|
320
|
378
|
75.0
|
105
|
8.40
|
11.0
|
13.0
|
2.6
|
3.60
|
373
|
488
|
573
|
2150
|
2258
|
|
BJRB-4-N
|
324
|
426
|
504
|
100
|
140
|
11.1
|
14.7
|
17.3
|
3.4
|
4.80
|
497
|
649
|
764
|
2867
|
3010
|
|
BJRB-5-N
|
405
|
533
|
630
|
125
|
175
|
14.0
|
18.3
|
21.7
|
4.3
|
6.00
|
621
|
812
|
955
|
3583
|
3763
|
|
BJRB-6-N
|
486
|
639
|
756
|
150
|
210
|
16.7
|
22.0
|
26.0
|
5.2
|
7.20
|
745
|
974
|
1146
|
4300
|
4515
|
|
BJRB-8-N
|
648
|
852
|
1008
|
200
|
280
|
22.3
|
29.3
|
34.7
|
6.9
|
9.60
|
994
|
1298
|
1528
|
5733
|
6020
|
|
BJRB-10-N
|
810
|
1065
|
1260
|
250
|
350
|
27.9
|
36.6
|
43.3
|
8.6
|
12.0
|
1242
|
1623
|
1910
|
7167
|
7525
|
|
BJRB-12-N
|
972
|
1278
|
1512
|
300
|
420
|
33.4
|
44.0
|
52.0
|
10.3
|
14.4
|
1490
|
1947
|
2292
|
8600
|
9030
|
|
BJRB-15-N
|
1215
|
1598
|
1890
|
375
|
525
|
41.8
|
55.0
|
65.0
|
12.9
|
18.1
|
1863
|
2435
|
2865
|
10750
|
11288
|
|
BJRB-20-N
|
1620
|
2130
|
2520
|
500
|
700
|
55.8
|
73.3
|
86.7
|
17.2
|
24.1
|
2484
|
3245
|
3820
|
14333
|
15050
|
|
BJRB-25-N
|
2025
|
2663
|
3150
|
625
|
875
|
69.7
|
91.6
|
108.4
|
21.5
|
30.1
|
3105
|
4057
|
4775
|
17917
|
18813
|
|
BJRB-30-N
|
2430
|
3195
|
3780
|
750
|
1050
|
83.6
|
110
|
130
|
25.8
|
36.1
|
3726
|
4868
|
5730
|
21500
|
22575
|
3
、用于衛生熱水
(
衛生熱水進出口溫度
15/65℃
)
|
型號
|
傳熱量（
KW
）
|
產熱水量（
103Kg/h)
|
熱煤耗量（
Kg/h)
|
|
飽和蒸氣（
MPa)
|
高溫熱水
（
℃
）
|
飽和蒸氣（
MPa)
|
高溫熱水
（
℃
）
|
飽和蒸氣（
MPa)
|
高溫熱水
（
℃
）
|
|
0.2
|
0.4
|
0.6
|
95/70
|
120/80
|
0.2
|
0.4
|
0.6
|
94/70
|
120/80
|
0.2
|
0.4
|
0.6
|
95/70
|
120/80
|
|
BJRB-2-R
|
357
|
408
|
447
|
170
|
240
|
6.00
|
7.00
|
7.70
|
3.00
|
4.10
|
547
|
622
|
678
|
5848
|
5160
|
|
BJRB-3-R
|
536
|
612
|
671
|
255
|
360
|
9.20
|
10.5
|
11.5
|
4.40
|
6.20
|
822
|
932
|
1017
|
8772
|
7740
|
|
BJRB-4-R
|
714
|
816
|
894
|
340
|
480
|
12.3
|
14.0
|
15.4
|
5.80
|
8.30
|
1095
|
1243
|
1355
|
11696
|
10320
|
|
BJRB-5-R
|
893
|
1020
|
1118
|
425
|
600
|
15.4
|
17.6
|
19.00
|
7.30
|
10.3
|
1369
|
1554
|
1695
|
14620
|
12900
|
|
BJRB-6-R
|
1071
|
1224
|
1341
|
510
|
720
|
18.4
|
21.1
|
23.0
|
8.80
|
12.4
|
1642
|
1865
|
2033
|
17544
|
15480
|
|
BJRB-8-R
|
1428
|
1632
|
1788
|
680
|
960
|
24.6
|
28.1
|
30.8
|
11.7
|
16.5
|
2189
|
2486
|
2710
|
23392
|
20640
|
|
BJRB-10-R
|
1785
|
2040
|
2235
|
850
|
1200
|
30.7
|
35.1
|
38.4
|
14.6
|
20.6
|
2737
|
3108
|
3388
|
29420
|
25800
|
|
BJRB-12-R
|
2142
|
2448
|
2682
|
1020
|
1440
|
36.8
|
42.1
|
46.1
|
17.5
|
24.8
|
3284
|
3729
|
4065
|
35088
|
30960
|
|
BJRB-15-R
|
2678
|
3060
|
3353
|
1275
|
1800
|
46.1
|
52.6
|
57.7
|
22.0
|
31.0
|
4106
|
4662
|
5082
|
43860
|
38700
|
|
BJRB-20-R
|
3570
|
4080
|
4470
|
1700
|
2400
|
61.4
|
70.2
|
76.9
|
29.2
|
41.3
|
5474
|
6219
|
6776
|
58480
|
51600
|
|
BJRB-25-R
|
4463
|
5100
|
5588
|
2125
|
300
|
76.8
|
87.7
|
96.1
|
36.6
|
51.6
|
6843
|
7770
|
8470
|
73100
|
64500
|
|
BJRB-30-R
|
5300
|
6120
|
6705
|
2550
|
3600
|
92.1
|
105.3
|
115.2
|
43.8
|
61.8
|
8211
|
9324
|
10164
|
87720
|
77440
|
|
