一、離心式暖風機概述:

  1．NBL/A型離心式暖風機主要由鋼管繞鋁片散熱器與離心風機組成的空氣加熱器設備；

  2．離心式暖風機使用的熱媒是高溫熱水；

  3．NBL/A型離心式暖風機配用的風機為離心式風機，具有較多的剩余壓頭和較高的出風速度，常用于集中

        送風供暖。

二、離心式暖風機技術性能表:

型　號	熱水	熱量 kw	出風溫 度℃	出口風 速m/s	通　風　機		電機功 率kw	散 熱 器		外形尺寸	重量 kg
					風量 m3/h	轉數 r/min		型 號	面積 m2	A×B×H
NBL/A -200	130－70℃	214	55	10	19000	540	3	SRL16*7/3 2臺	100	1200×750 ×2500	915
	150－70℃	240	60
NBL/A -300	130－70℃	337	55	10	30000	400	5.5	SRL17*10/3 2臺	148	1400×1000 ×3166	1350
	150－70℃	378	60
NBL/A -500	130－70℃	541	55	10	48000	320	7.5	SRL22*6/3 4臺	246	1700×1200 ×4000	2160
	150－70℃	605	60

三、離心式暖風機安裝尺寸:

型       號	H	A	B
NBL/A-200	2500	1200	750
NBL/A-300	3166	1400	1000
NBL/A-500	4000	1700	1200

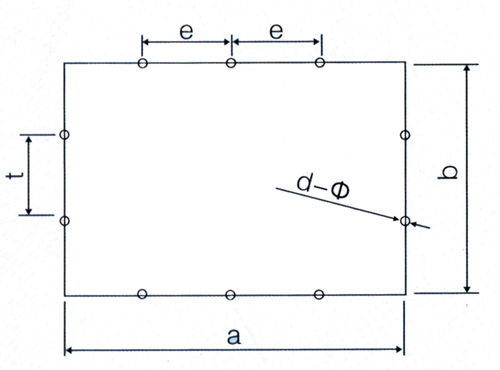

四、離心式暖風機地基尺寸:

型 號	a	b	d	e	t
NBL/A-200	1250	810	18	450	500
NBL/A-300	1463	1063	20	500	700
NBL/A-500	1780	1280	20	700	900
